方案定制

硬件设计

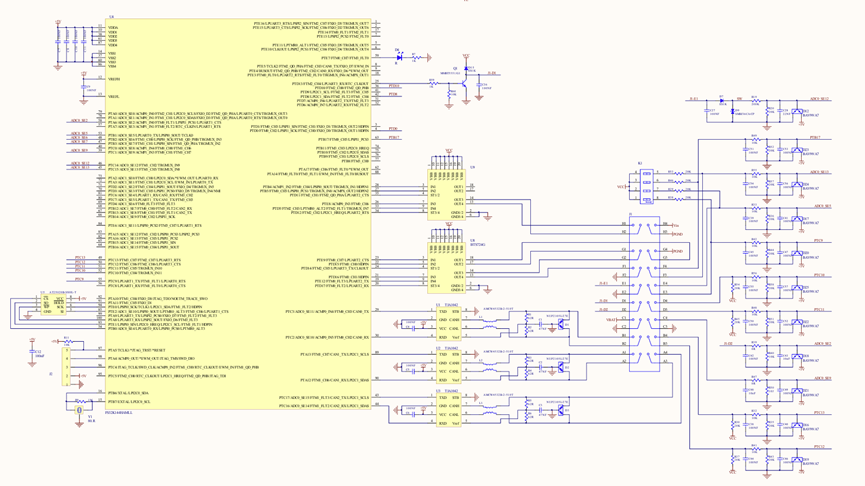

以嵌入式系统硬件设计为主，根据客户需求提供器件选型、原理图设计和PCB设计等硬件设计服务，公司硬件设计团队在车载电子、工业电子、医疗电子、通讯电子、消费电子、军工电子等领域拥有丰富的项目设计开发经验，为客户提供专业的设计服务。

软件设计

根据客户需求，提供从嵌入式系统底层驱动至上层应用软件的开发服务，公司软件设计团队熟悉RTOS、Linux、Android、鸿蒙等主流操作系统，擅长使用C/C++/Python/Java/Lua/JS等编程语言，团队项目经验丰富，为客户提供一整套的软件设计服务。

定制流程

PCB LAYOUT 设计服务介绍

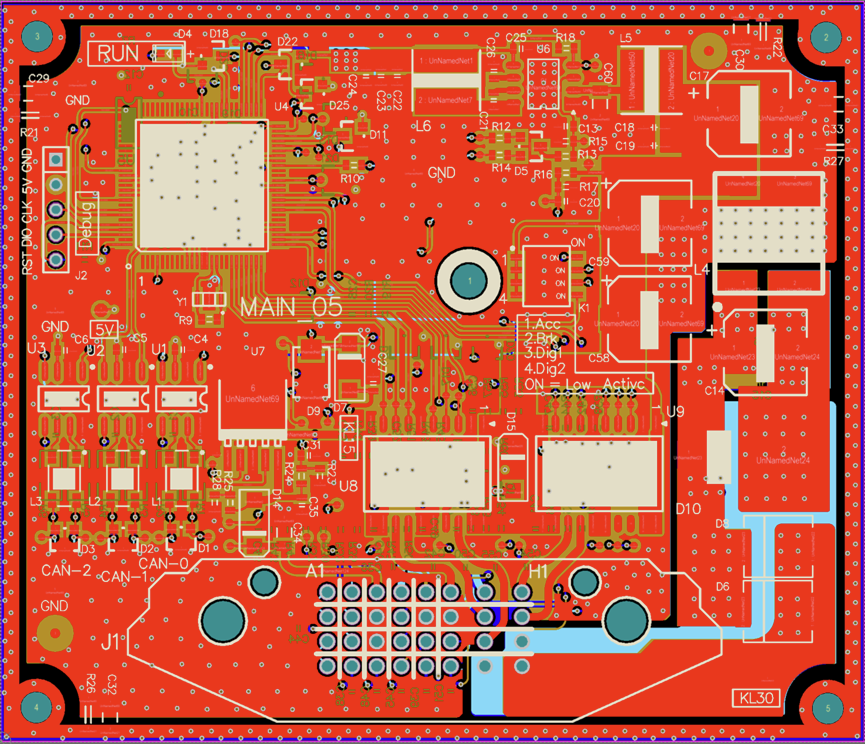

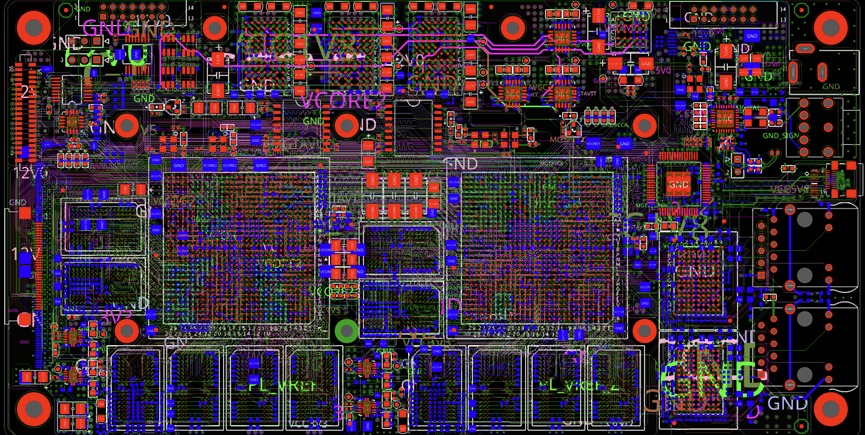

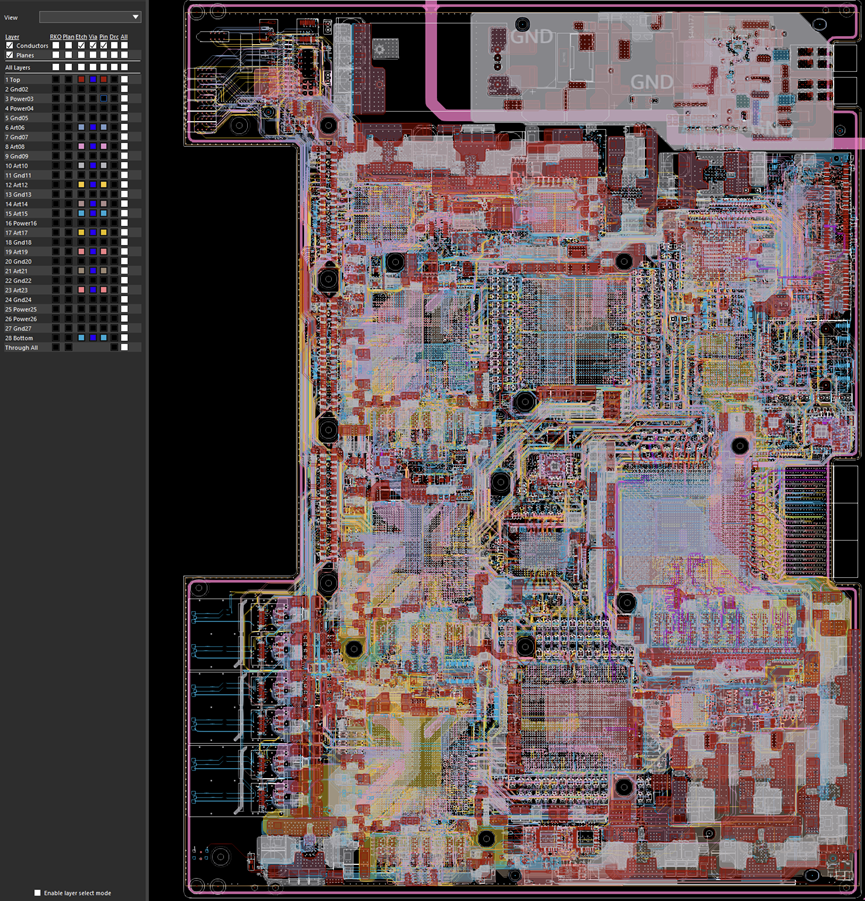

公司专注于高速PCB Layout设计，团队拥有多名15年以上专业的硬件PCB LAYOUT工程师，有丰富的PCB Layout设计经验，主要承接多层板、高密度板、高速板、大功率板的PCB设计业务，服务领域包含汽车电子、工业电子、医疗电子、军工电子、通讯电子、消费电子、电力电子，熟练运用PCB设计软件Altium、Pads、Allegro、立创EDA等主流EDA软件进行设计。

一、PCB设计客户需提供的资料如下：

1. 原理图，网络表；
2. 结构板框尺寸DXF；
3. 器件封装或器件规格书;
4. 布局布线建议等设计要求。

二、PCB设计合作流程

资料审核——报价单——签订项目合同——预付定金——开始设计——布局确认——布线确认——内部评审——生产资料输出——制板工程问题答复——设计总结、设计归档——项目验收/完成——支付尾款

三、设计能力

四、PCB设计交期

PS:以上交期为常规交期，最终设计交期需根据电路板难易程度等因素合理评估！

五、PCB涉及主控平台

PCB 抄板设计服务

一、PCB抄板业务流程

指客户的到抄板服务的整个过程，包括但不限于下面几步：

1. 项目咨询/报价PCB抄板费用
   客户提供自己的抄板需求，板型介绍，抄板时间期限预期以及相关PCB板已知信息并与抄板公司服务或技术人员沟通谈妥抄板价格。
2. 客户提供板卡并支付预付款
   如果是以快递的形式寄送PCB板，请注意包好，以免损坏。
3. 我司依照客户需求进行抄板
4. 抄板完成请客户确认
5. 确认完成，结清尾款。

二、PCB抄板客户需要提供得东西：

1. 客户需提供1-2个完好得PCBA实物，我司一块用来打磨复刻走线，一块用来对比验证所复刻得走线是否正确。
2. 如只抄PCB情况下，有现成得原理图提供给我们。
3. 只抄原理图情况下，有PCB或BOM文件提供给我们，有部分文件抄板费用评估会相对优惠。

三、抄板时间

交期

由于18层及18层以上板卡较复杂，时间可协商，客户优先！

PS: 以上抄板交付的文件均是Altium格式！

二、怎样抄PCB板，PCB抄板流程介绍

PCB抄板流程有客户希望了解的抄板业务流程，即与抄板公司进行合作时一般需经过哪些流程得到自己想要的结果；也有工艺上的抄板流程，即抄板是怎样一步一步进行直至抄板完成的。

PCB抄板工艺流程

PCB为不装元件的印刷电路板，而装了元件的印刷电路板被称为PCBA。下面为有元件的PCB板抄板流程。

1. 扫描电路板图片

   • 由于可能出现大元件下还有小的贴片元件，可先扫描后拆掉大的再扫一次。
   • 多数PCB板背面也有元器件及走线，记得扫描PCB板背面图片做记录。
   • 如果有较高的元器件影响到扫描图片的清晰度，拆掉较高元件后再做一次扫描。
   • 扫描前检查原板有无污迹，有污迹先清洗干净后扫面。
   • 扫描分辨率通常用600ppi，较密集的PCB板用1200ppi（分辨率）扫描。
   • 扫描好的图片调整好方向，亮度。

2. 拆板 拆掉所有器件，将第一步扫描的图片打印出来，贴上透明的双面胶，将拆卸下的元件贴到打印图上对应的位置。并且将PAD孔里的锡去掉。用洗板水将PCB清洗干净，然后放入扫描仪内，扫描仪扫描的时候根据板子精密程度选择适当的像素，以便得到较清晰的图像，启动OHTOSHOP，用彩色方式将丝印面扫入，保存该文件并打印出来备用；
   注： 拆板时应注意元件的极性和方向。

3. 制作BOM单 参照第一步中的电路板图片在纸上记录好所有元气件的型号，参数，以及位置，尤其是二极管，三机管的方向，IC缺口的方向等,最终做出BOM表；

4. 磨板 用水纱纸将TOP LAYER 和BOTTOM LAYER两层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入；

5. 调图 调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMP和BOT.BMP，如果发现图形有问题还可以用PHOTOSHOP进行修补和修正。

6. 绘线 启动PCB抄板软件Protel，在文件菜单中调入扫描的PCB板图片，将两个BMP格式的文件分别转为PROTEL格式文件，在PROTEL中调入两层，如过两层的PAD和VIA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第4步。

7. 放置器件 将TOP层的BMP转化为TOP.PCB，注意要转化到SILK层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件。画完后将SILK层删掉。

8. 多层抄板 将BOT层的BMP转化为BOT.PCB，与上面一样是转化到SILK层，然后你在BOT层描线就是了。画完后将SILK层删掉。

9. 多层调用 在PROTEL中将TOP.PCB和BOT.PCB调入，合为一个图就OK了。

10. 对图 用激光打印机将TOP LAYER， BOTTOM LAYER分别打印到透明胶片上（1：1的比例），把胶片放到那块PCB上，比较一下是否有误，如果没错，一个简单的双面板就做出来了!

案例展示：

PCB 制板

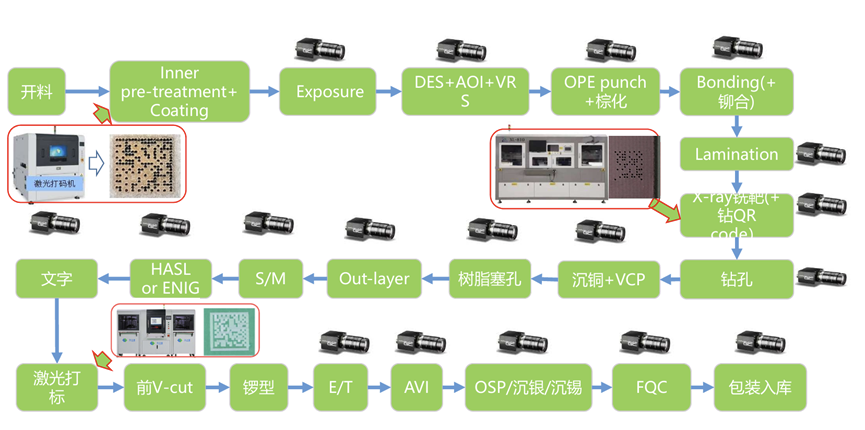

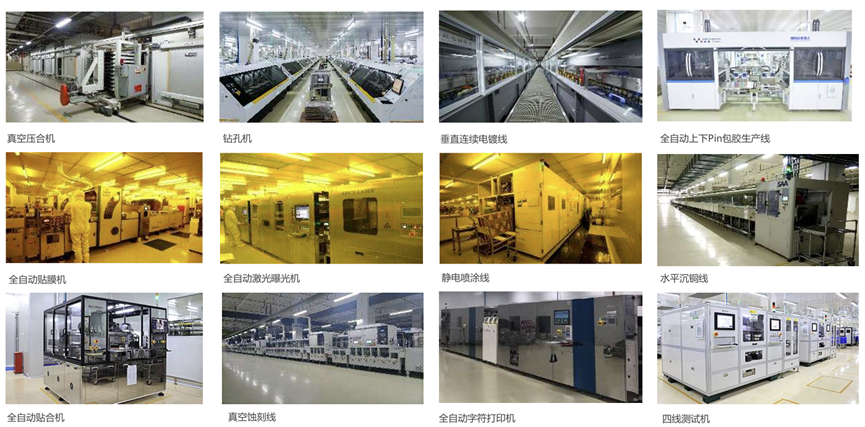

专注高多层线路板制造。工厂处于珠三角线路板产业集群的核心地带，产品广泛应用于车载、工控、通信、医疗、安防等领域。

PS：样板制板可支持8H~24H交付。

PCBA

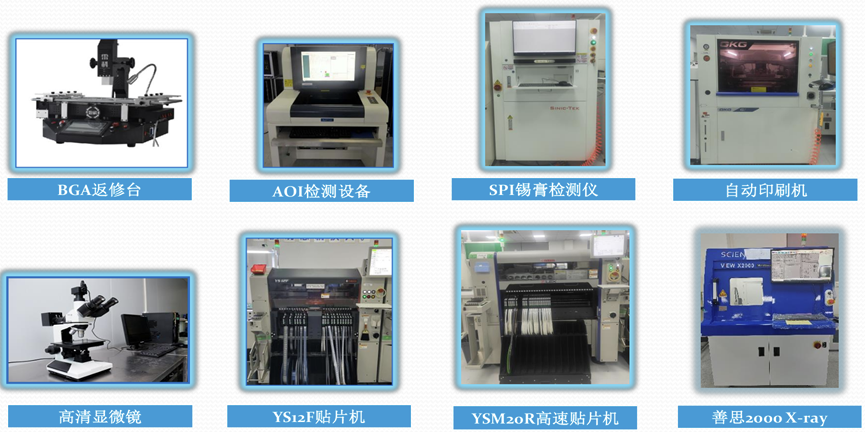

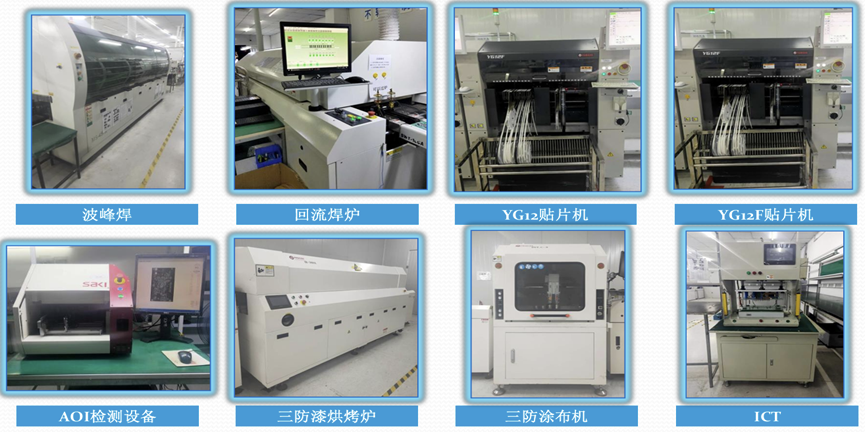

工厂位于上海奉贤区，占地面积2000多平方米，厂房使用面积1700多平方米。公司设备现有日本YAMAHA和JUKI高精密SMT贴片机、全自动锡膏印刷机、10温区回流焊接机、无铅波峰焊接插件线、自动三防柒处理生产线、SPI、X-ray、AOI光学检测仪、质量检测设备和成品装配生产流水线。

专注SMT贴片加工、PTH无铅波峰焊接、后焊测试、组装装配等电子产品PCBA加工；提供贴片、插件、后焊、老化、测试、组装、包装的整个一条龙生产制造过程。

设备生产能力可以贴装电子元器件的最小尺寸是0201，基板：L50×W50mm～L700×W460mm，贴装精度：±0.05mm(μ+3σ)、±0.03mm(3σ)，例如：SOP、SOJ、TSOP、TTSOP、QFP、BGA、U-BGA等，能满足各种电子产品生产加工需求。

公司主要承接电子产品的研发设计、PCB板打样、PCBA样品贴片、来料SMT贴片批量加工、PCBA批量加工、测试、成品组装、包装加工等加工业务，生产加工的产品有：方案公司主板、模块板，蓝牙音箱板、灯板；车载音影、安全、解码等智能产品、医疗器械控制板；智能家居控制板；工业自动化控制板：智能手表/手环板等各类板卡。

服务领域有：新能源汽车、工业控制、信息通讯、物联网、医疗设备、智能家居、智能仪表等行业。已通过ISO9001质量管理体系认证，严格按ISO9000质量管理体系管理措施执行，致“生产管理措施不断加强，品质管控措施不断完善，产品质量更加精益求精，服务质量更上一层楼”。

PS: 样板贴片可支持12H~48H交付！

结构设计

芯华微（上海）科技为客户规划、搭建CAD/Soldworks/CATIL加工一体化平台，帮助客户提升设计效率，缩短研发周期、降低成本，以确保他们在行业中的竞争优势！

我们的优势

1. 设计：一个好的产品，是传达企业文化和价值的关键，我们的设计团队善于从产品要求出发，以创新驱动设计，通过缜密的逻辑计算，考虑产品的可加工性和成本，为客户量身打造富有合理和竞争力的产品。

2. 加工：整合了上海及周边加工行业相关的全体系资源，配套包括钣金加工、机加工、3D打印及手板制作、五金及零配件公司、电气原元件厂等。

产品设计流程

1. 客户需求信息采集
2. 方案讨论
3. 签订项目合同
4. 项目立项
5. 预付定金
6. 产品设计
7. 机械设计
8. 设计评估
9. BOM图纸输出
10. 加工组装
11. 产品确认
12. 产品交付
13. 支付尾款

技术服务

• 技术热线：13681756755
• 技术邮箱: zjinke2024@outlook.com
• 邮寄地址：上海市闵行区紫海路88号407
• 服务时间：周一至周日8:30-12:00、13:00-20:30
