RK3562核心板
产品资料获取
产品订购型号
| 配置 | 型号 | CPU | 主频 | eMMC | LPDDR4X | 温度级别 | 是否为国产 |
|---|---|---|---|---|---|---|---|
| S | SOM-XHW 3562-64GE-8GD-I-A |
RK3562J | 1.8Ghz | 8GByte | 1GByte | 工业级 | 是 |
| A | SOM-XHW 3562-128GE-16GD-I-A | RK3562J | 1.8Ghz | 16GByte | 2GByte | 工业级 | 是 |
| B | SOM-XHW 3562-64GE-8GD-C-A | RK3562 | 2Ghz | 8GByte | 1GByte | 商业级 | 是 |
| C | SOM-XHW 3562-128GE-16GD-C-A | RK3562 | 2Ghz | 16GByte | 2GByte | 商业级 | 是 |
PS:标配为XHW-RK3562J-64GE-8GD-I-A，除表格外配置如有需求请与销售人员联系。
核心板简介
芯华微（上海）科技SOM-XHW3562是一款基于瑞芯微RK3562/RK3562J处理器设计的四核ARM Cortex-M0全国产工业核心板，主频高达1.8GHz/2.0GHz。核心板CPU、ROM、RAM、POWER、OSC等所有元器件均采用国产工业级方案，国产化率100%。
核心板通过LCC邮票孔+LGA封装连接方式引出MAC、GMAC、PCIE2.1、USB3.0、CAN、UART、SPI、MIPI-CSI、MIPI-DSI、RGB、LVDS等接口，内置1TOPS NPU、Ma-li-G52-2EE GPU、13M ISP，支持1080P@60fps H.264视频编码、4K@30fps H.265视频解码。核心板经过专业的PCB Layout与高低温测试验证，支持选配屏蔽罩，质量稳定可靠，可满足各种工业、商业应用环境需求。
用户使用核心板进行二次开发时，仅需专注上层应用，可快速进行方案验证，降低开发难度、缩短研发周期，从而降低综合成本、抢占市场先机。
典型应用领域
软硬件参数
RUAN YING JIAN CAN SHU
核心板 CPU 型号兼容 RK3562J 和 RK3562，RK3562J 为工业级，工作温度范围为-40°C85°C，RK3562 为商业级，工作温度范围为0°C80°C。两者都采用FCCSP478L封装， 引脚数量为478个，尺寸为13.9mm*13.9mm。
CPU 架构参数如下：
| 瑞芯微RK3562J/RK3562 22nm |
|---|
| 4x ARM Cortex-A53(64bit) RK3562J 主频：normal mode 1.2GHz，overdrive mode 1.8GHz RK3562 主频：2.0GHz |
| 1x ARM Cortex-M0，主频200MHz |
| NPU：1TOPS 支持INT4/INT8/INT16/FP16 支持TensorFlow/Pytorch/Caffe/MXNet 深度学习框架 备注：仅RK3562支持NPU，RK3562J不支持NPU |
| GPU：Mali-G52-2EE，支持 OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.1 |
| Decoder：支持4K@30fps H.265、1080P@60fps H.264 |
| Encoder：支持1080P@60fps H.264 |
| ISP：13M@30fps，支持HDR(High-Dynamic Range)、3DNR 等 |

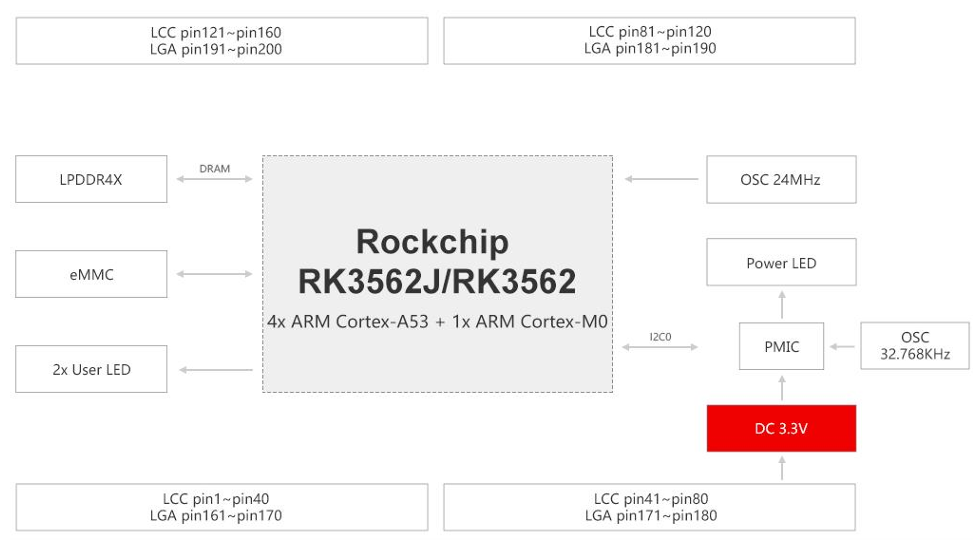

RK3562J处理器功能框图

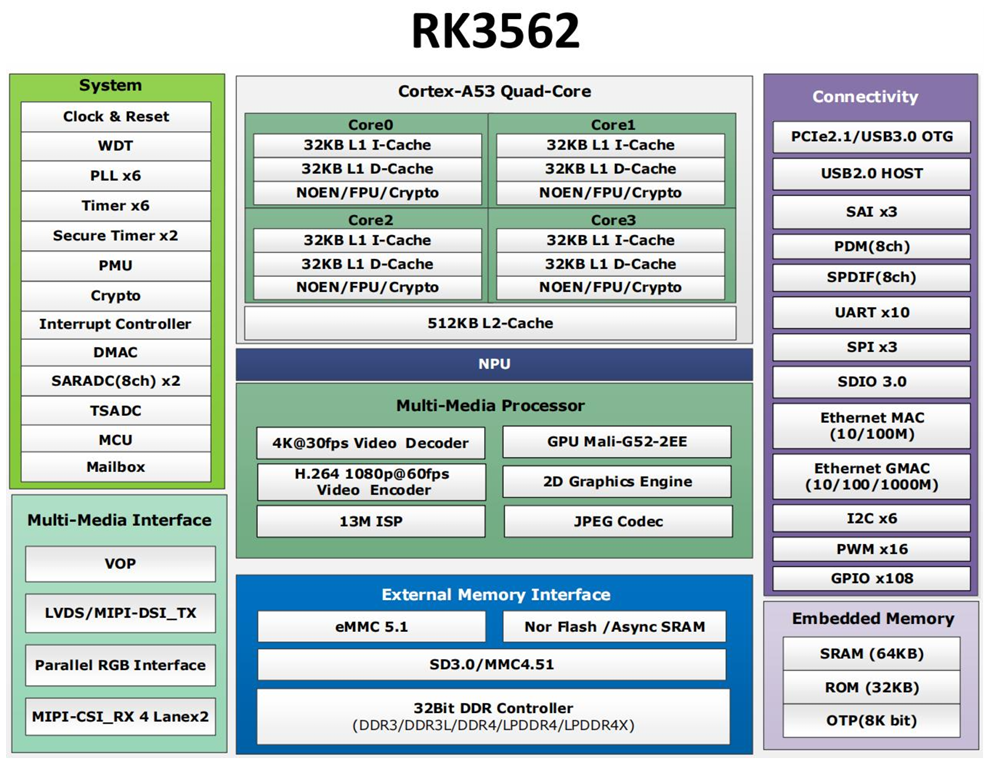

RK3562处理器功能框图
开发资料
- 提供核心板引脚定义。核心板3D图形文件、底板原理图、底板PCB、芯片规格书；
- 提供系统固话镜像、文件系统镜像、内核驱动、Demo程序；
- 提供完整的平台开发包、新手入门教程。

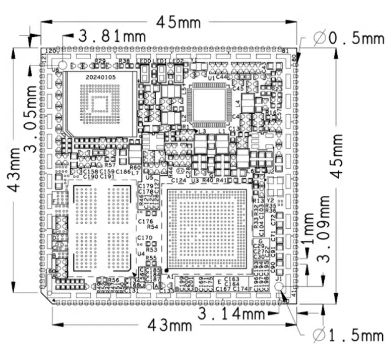

机械尺寸
| 核心板 | 评估底板 | 可定制底板 | |
|---|---|---|---|
| PCB尺寸 | 45*45mm | 85*130mm | 可根据客户需求定制 |
| PCB层数 | 8层通孔板 | 6层 | 6层 |
| PCB板厚 | 1.6mm | 2.0mm | 1.6mm |
| 安装孔数量 | 无 | 6个 | 4个 |
技术服务
- 协助底板设计和测试，减少硬件设计失误；
- 协助产品二次开发；
- 提供长周期的售后服务。
